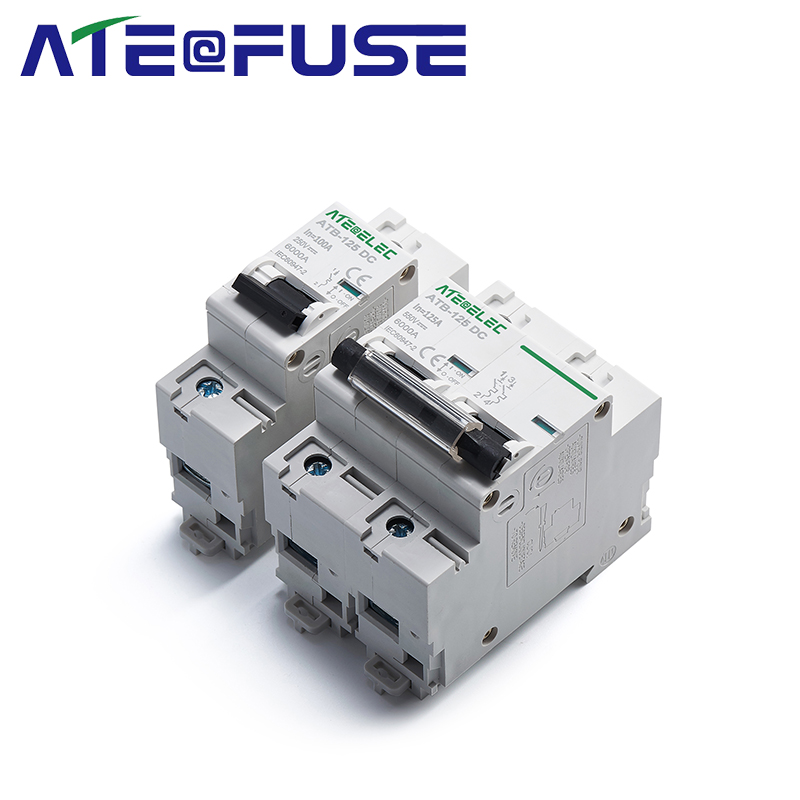

Disyuntor miniatura ATB-125 de 1500 VCC

Los protectores complementarios de disyuntores ATB-125 de 1500 VCC están diseñados para brindar protección contra sobrecorriente en electrodomésticos o equipos eléctricos, donde ya se proporciona protección de circuito derivado o no se requiere. Los dispositivos están diseñados para aplicaciones de circuitos de control de corriente continua (CC).

Características y beneficios

Disyuntor miniatura de primera calidad para aplicaciones de CC

Clase 3 de limitación de corriente

Fusible de respaldo con alta selectividad, gracias a la baja energía de paso

Corrientes nominales hasta 125A

Característica de disparo C

Capacidad de conmutación nominal 10 kA según IEC/EN 60947-2

Compatible con barras colectoras estándar

Consulta Descargar

Share to

Detalles del producto

Parámetros técnicos

Disyuntor de la serie ATB-63		ATB-125
Corriente nominal del grado del marco (A)		125
Rendimiento eléctrico
Ue Tensión nominal de funcionamiento (V CC)		1P: CC 250 V 2P: CC 500 V CC 600 V 3P: CC 800 V 4P: CC 1000 V CC 1200 V
Corriente nominalIn (A)		6-10-16-20-25-32-40-50-63
Tensión de aislamiento nominal Ui (V CC)		2P: 800 V 4P: 1200 V
Tensión de impacto nominal Uimp (kV)		4
Capacidad de ruptura máxima Icu (kA)		6	6	6	6
Capacidad de ruptura de funcionamiento lIcs (%lcu)		75%	75%	75%	75%
Tipo de curva		do
Tipo de viaje		Termomagnético
MECÁNICO	Valor medio real	20000
	Valor estándar	8500
ELÉCTRICO	Valor medio real	2500
	Valor estándar	1500
Control e indicación
Liberación de derivación (SHT)		Opción
Liberación de votos insuficientes (UNT)
Contacto auxiliar (AX)
Contacto de alarma (AL)
Conexión e instalación
Capacidad de cableado (mm²)		Entrada ≤32 A, 1 ~ 25 mm², 1 ≥40 A, 10-35 mm²
Temperatura ambiente (9C)		-20 ~ 70
Altitud		≤2000
Humedad relativa		≤95%
Nivel de contaminación		3
Entorno de instalación		Sin vibraciones ni golpes evidentes
Categoría de instalación		Clase Ⅲ
Instalación		Riel estándar DIN
Dimensiones (An) x (Al) x (Profundidad)	Yo	18	36	54	72
	yo	80	80	80	80
	Profundo	71	71	71	71
Peso (kg)		0,12	0,24	0,36	0,48

Dimensiones (mm)

Diagrama de cableado

Corriente nominal (A)	Área de la sección del cable (mm²)	Par de apriete del cable de conexión (Nm)
1、2、3、4、5、6	1	Tanto el lado de potencia como el lado de carga son 2.0
10	1.5
16、20	2.5
25	4
32	6
40、50	10
63	16
